前面我們已經將Gns3的環境部署完成了，接下來我們用部署完成的GNS3來實現交換機的互聯互通

專注于為中小企業提供成都網站制作、網站設計服務,電腦端+手機端+微信端的三站合一,更高效的管理,為中小企業靜寧免費做網站提供優質的服務。我們立足成都，凝聚了一批互聯網行業人才，有力地推動了成百上千家企業的穩健成長，幫助中小企業通過網站建設實現規模擴充和轉變。

1.?使用自帶的VPC連接交換機互聯互通

打開GNS3，新建一個C3725路由器，并右擊，選擇change hostname將名字改為sw

右擊選擇change hostname將名字改為sw

再右擊選擇change symbol將圖標改為交換機的樣式

右擊交換機選擇Configure給設備添加2層單板

新建2個VPCS設備，并用網線將他們與SW交換機連接，連接sw交換機的端口分別選擇1/0，1/1，并點擊上面的綠色箭頭將它們?nèi)块_(kāi)啟運行

雙擊sw，輸入指令configur terminal進入全局模式，再輸入no IP routing? 關閉路由功能，此時sw就完全成為一個交換機了

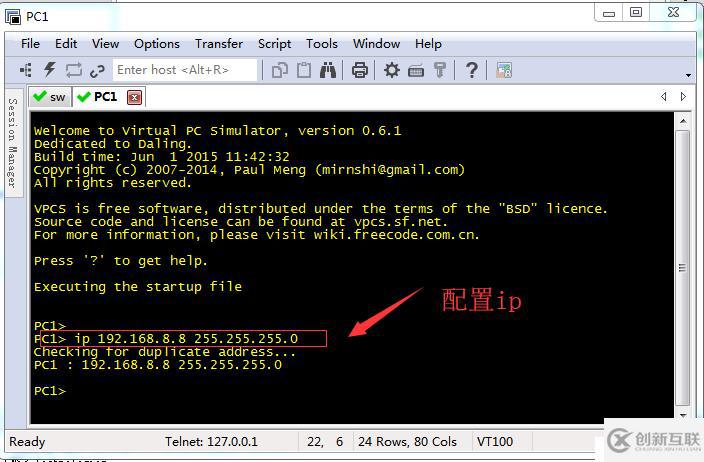

雙擊PC1? ?輸入指令I(lǐng)P? 192.168.8.8 255.255.255.0給PC1配置ip地址

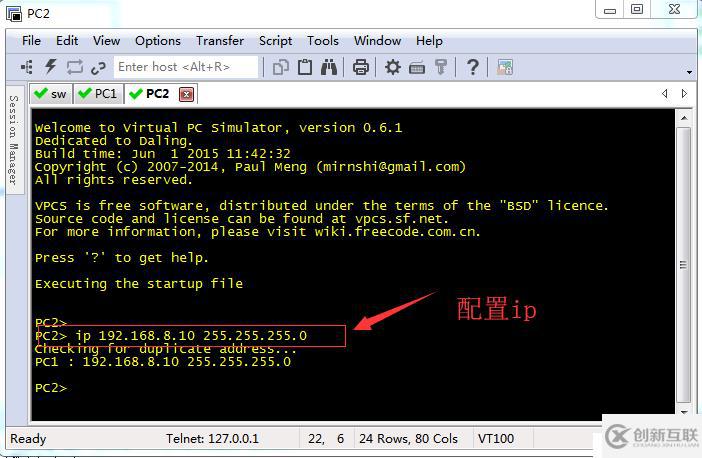

雙擊PC2? ?輸入指令I(lǐng)P? 192.168.8.10? ?255.255.255.0給PC2配置ip地址

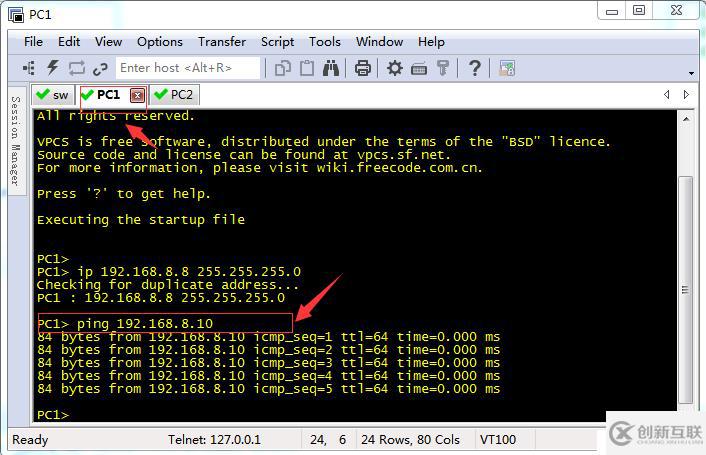

切換到pc1，輸入指令ping 192.168.8.10

實現了互聯互通

2.配合使用vmware連接GNS3中交換機互聯互通

右擊sw，選擇stop將交換機停止運行，并右擊其他設備選擇deleate將除sw之外的設備刪除

打開VMware，開啟2個虛擬機，分別為win10，win10-2

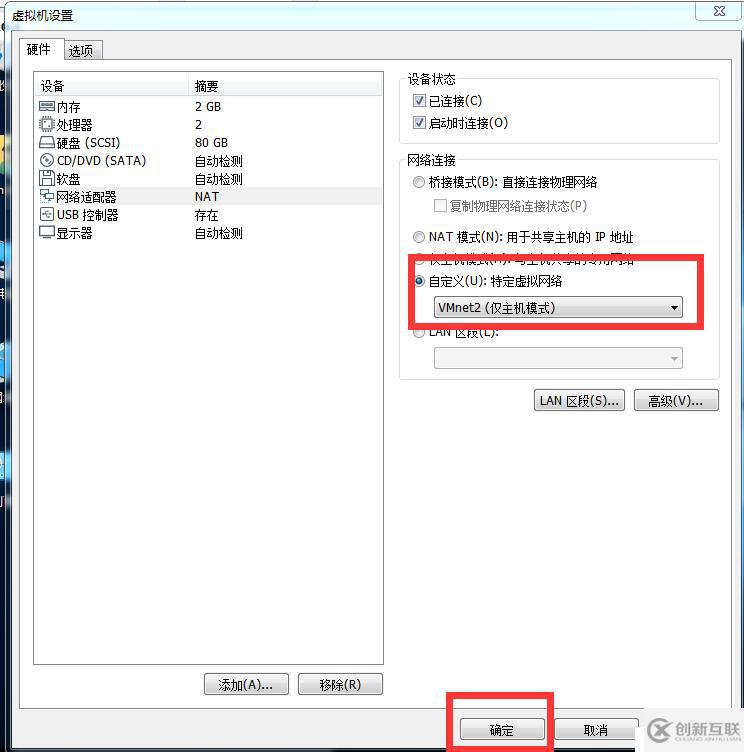

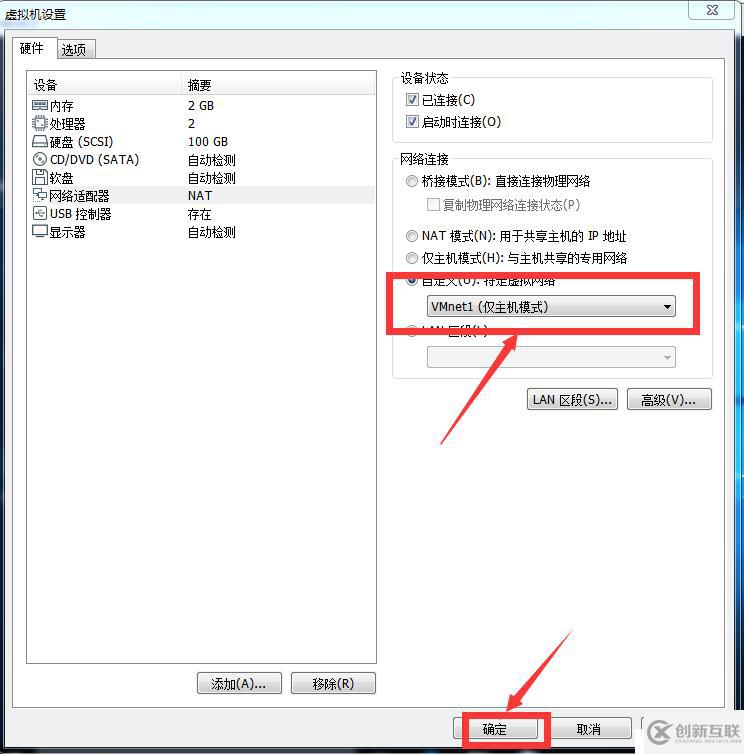

在下方的網絡適配器中分別給他們配上VMnet1和Vmnet2.

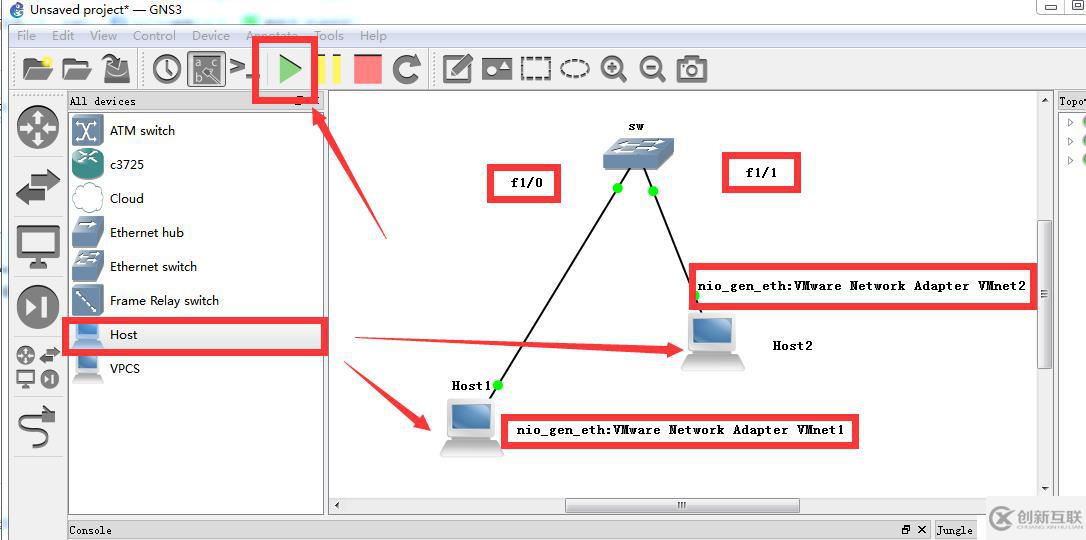

在GNs3中新建2個host設備，用網線將他們連接起來（端口對應VMnet1，VMnet2），然后點擊全部開啟。

回到VMware，分別給他們配置ip地址192.168.8.8? ? 192.168.8.10，并關閉防火墻

在win10虛擬機中打開運行，輸入cmd 回車，輸入命令ping 192.168.8.10

實現了互聯互通
