VLAN  （Virtual Local Area Network）即虛擬局域網

創新互聯專注為客戶提供全方位的互聯網綜合服務，包含不限于成都網站設計、做網站、惠水網絡推廣、微信小程序、惠水網絡營銷、惠水企業策劃、惠水品牌公關、搜索引擎seo、人物專訪、企業宣傳片、企業代運營等，從售前售中售后，我們都將竭誠為您服務，您的肯定，是我們大的嘉獎；創新互聯為所有大學生創業者提供惠水建站搭建服務，24小時服務熱線：13518219792，官方網址：sd-ha.com

VLAN的作用

1. 減少廣播報文的數量（隔離廣播）

2. 具有安全性

3. 高可維護性

VLAN的劃分方法

1. 基于端口劃分（當下主流）

2. 基于MAC地址劃分

3. 基于策略

劃分VLAN的端口角色

Trunk：端口可以允許多個VLAN通過，可以接收和發送多個VLAN的報文，一般用于交換機之間連接的端口；

Hybrid：類型的端口可以允許多個VLAN通過，可以接收和發送多個VLAN的報文，可以用于交換機之間連接，也可以用于連接用戶的計算機。

Access：端口只能屬于1個VLAN，一般用于連接計算機的端口。

注：Hybrid端口可以允許多個VLAN的報文發送時不打標簽，而Trunk端口只允許缺省VLAN的報文發送時不打標簽。

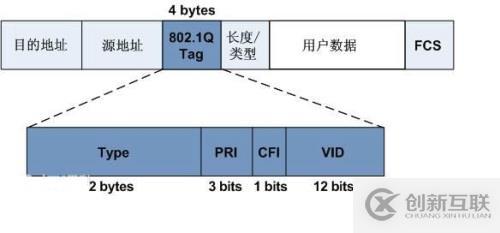

VLAN的報文格式

2:字節的類型

3bit 優先級

1bit：標記類型（區分網絡幀）

12bit VLAN ID  （1-4096）

交換機接受和轉發信息的過程

Acess端口收報文:當收到一個報文,判斷是否有VLAN信息：如果沒有則打上端口的PVID，并進行交換轉發,如果有則直接丟棄（缺省）。

Acess端口發報文：將報文的VLAN信息剝離，直接發送出去。

trunk端口收報文：收到一個報文，判斷是否有VLAN信息：如果沒有則打上端口的PVID，并進行交換轉發，如果有判斷該trunk端口是否允許該 VLAN的數據進入：如果可以則轉發，否則丟棄

trunk端口發報文：比較端口的PVID和將要發送報文的VLAN信息，如果兩者相等則剝離VLAN信息，再發送，如果不相等則直接發送

hybrid端口收報文： 收到一個報文,判斷是否有VLAN信息：如果沒有則打上端口的PVID，并進行交換轉發，如果有則判斷該hybrid端口是否允許該VLAN的數據進入：如果可以則轉發，否則丟棄(此時端口上的untag配置是不用考慮的，untag配置只對發送報文時起作用)

hybrid端口發報文：

1、判斷該VLAN在本端口的屬性（disp interface 即可看到該端口對哪些VLAN是untag， 哪些VLAN是tag）

2、如果是untag則剝離VLAN信息，再發送，如果是tag則直接發送.
