1、搭建拓?fù)?/p>

成都網絡公司-成都網站建設公司成都創新互聯公司十多年經驗成就非凡，專業從事成都網站設計、成都網站制作，成都網頁設計，成都網頁制作，軟文平臺，1元廣告等。十多年來已成功提供全面的成都網站建設方案，打造行業特色的成都網站建設案例，建站熱線：18980820575，我們期待您的來電！

搭建了三層的二叉樹結構網絡，開啟SimpleSwitch4.py無法完成pingall聯通測試，于是將拓?fù)浣Y(jié)構更改為簡單的line，四個交換機（OF13）連成一線，每個交換機下掛兩個主機，依次h2--h8


    s1 = net.addSwitch('s1', cls=OVSKernelSwitch, protocols='OpenFlow13', mac='00:00:00:00:00:11')
    s2 = net.addSwitch('s2', cls=OVSKernelSwitch, protocols='OpenFlow13', mac='00:00:00:00:00:12')

    s3 = net.addSwitch('s3', cls=OVSKernelSwitch, protocols='OpenFlow13', mac='00:00:00:00:00:13')
    s4 = net.addSwitch('s4', cls=OVSKernelSwitch, protocols='OpenFlow13', mac='00:00:00:00:00:14')


    h2 = net.addHost('h2', ip='10.0.0.1', defaultRoute=None, mac='00:00:00:00:00:01')
    h3 = net.addHost('h3', ip='10.0.0.2', defaultRoute=None, mac='00:00:00:00:00:02')
    h4 = net.addHost('h4', ip='10.0.0.3', defaultRoute=None, mac='00:00:00:00:00:03')
    h5 = net.addHost('h5', ip='10.0.0.4', defaultRoute=None, mac='00:00:00:00:00:04')
    h6 = net.addHost('h6', ip='10.0.0.5', defaultRoute=None, mac='00:00:00:00:00:05')
    h7 = net.addHost('h7', ip='10.0.0.6', defaultRoute=None, mac='00:00:00:00:00:06')
    h7 = net.addHost('h7', ip='10.0.0.7', defaultRoute=None, mac='00:00:00:00:00:07')
    h8 = net.addHost('h8', ip='10.0.0.8', defaultRoute=None, mac='00:00:00:00:00:08')

    net.addLink(s1, h2)
    net.addLink(s1, h3)
    net.addLink(s2, h4)
    net.addLink(s2, h5)
    net.addLink(s3, h6)
    net.addLink(s3, h7)
    net.addLink(s4, h7)
    net.addLink(s4, h8)
    net.addLink(s1, s2)
    net.addLink(s2, s3)
    net.addLink(s3, s4)


2、開啟ryu控制器

命令：sudo ryu-manager --observe-links simple_switch_13.py ofctl_rest.py rest_topology.py
ofctl_rest.py：為了之后下發、查看流表預留的接口

3、進行連通性測試

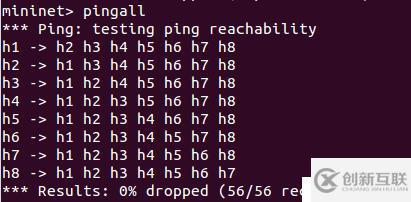

利用pingall命令，在mininet界面測試拓?fù)涞穆?lián)通狀況

4、利用Postman查看各交換機流表

查看各端口連接情況，為邏輯隔離做好預備工作（了解主機與交換機鏈接的端口情況，下發流表時心中有數）

5、邏輯隔離

5.1、測試DELETE方法

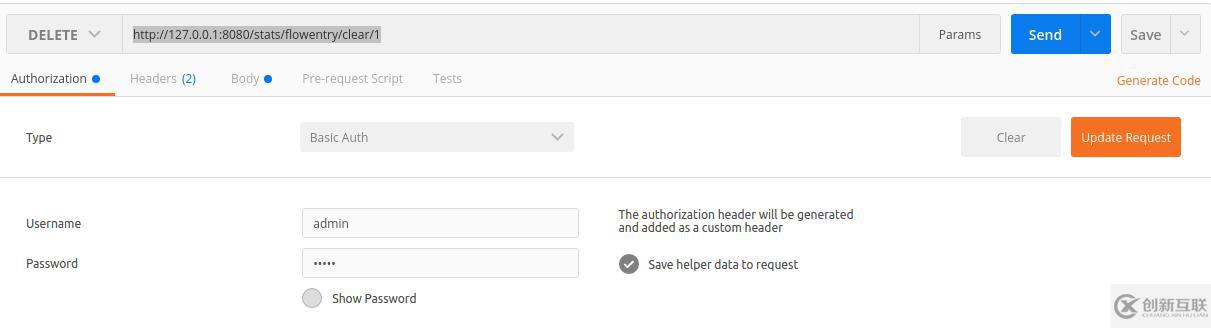

在Postman Url欄輸入 http://127.0.0.1:8080/stats/flowentry/clear/1  方法選擇為DELETE

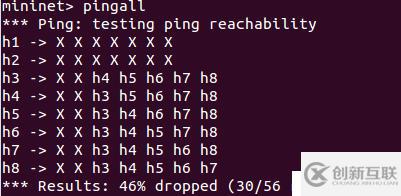

，即刪除S1上的所有流表，因此h2與h3會與外界斷絕聯系，用pingall測試：

成功。

5.2、測試Modify命令（POST）方法

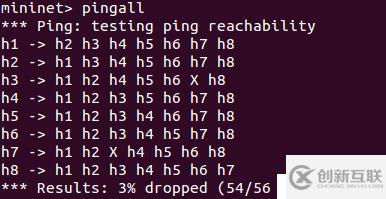

流表下發成功（斷絕2號交換機來自一號端口的尋找7號主機的信息，講動作集設為空），測試pingall

成功。

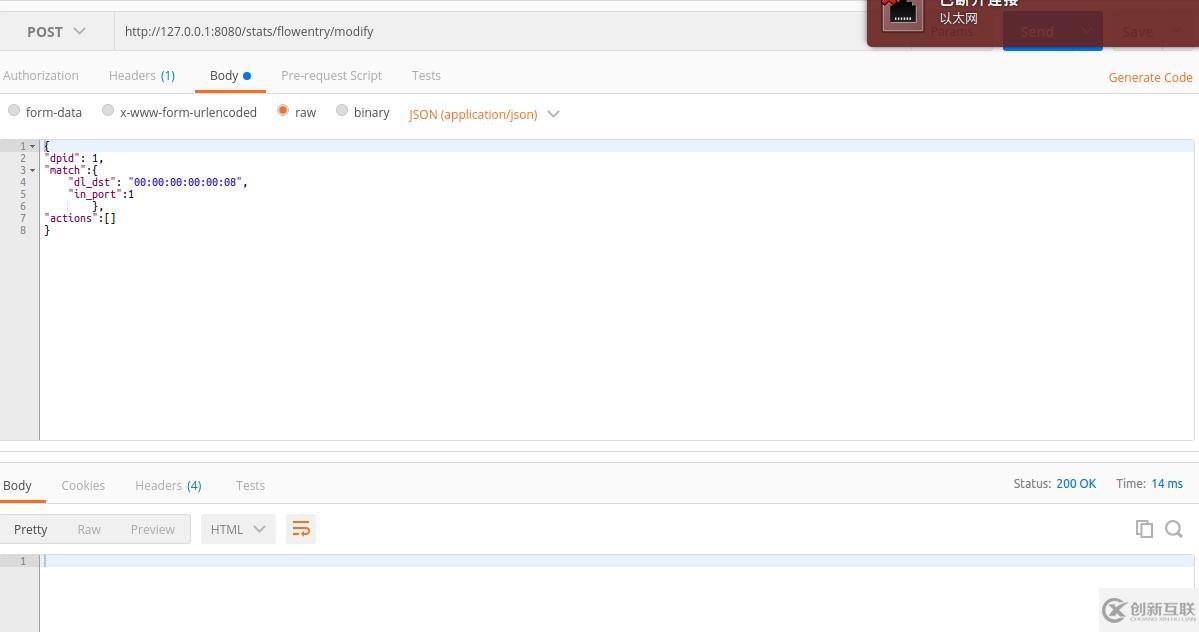

繼續測試，修改1號交換機上來自1端口尋找8號主機的信息（下圖）和2號主機上h4尋找h8消息（未貼圖）

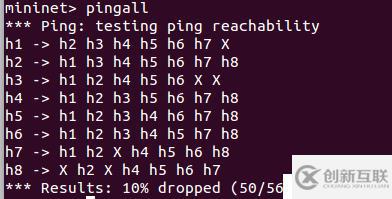

mininet測試：

成功。

6、總結

通過以上方法可實現簡單的邏輯隔離功能。
