環境：

為梁山等地區用戶提供了全套網頁設計制作服務，及梁山網站建設行業解決方案。主營業務為成都做網站、網站設計、外貿營銷網站建設、梁山網站設計，以傳統方式定制建設網站，并提供域名空間備案等一條龍服務，秉承以專業、用心的態度為用戶提供真誠的服務。我們深信只要達到每一位用戶的要求，就會得到認可，從而選擇與我們長期合作。這樣，我們也可以走得更遠！

openstack版本	pike
控制節點主機	openstack-controller（ubuntu 16.04.5） 172.27.34.37
計算節點主機	openstack-computer（ubuntu 16.04.5） 172.27.34.38
vlan100	centos01（172.27.100.17）、centos02（172.27.100.11）

ubuntu安裝詳見：Ubuntu16.04.5以lvm方式安裝全記錄

openstack安裝詳見：OpenStack實踐(一):Ubuntu16.04下DevStack方式搭建p版OpenStack

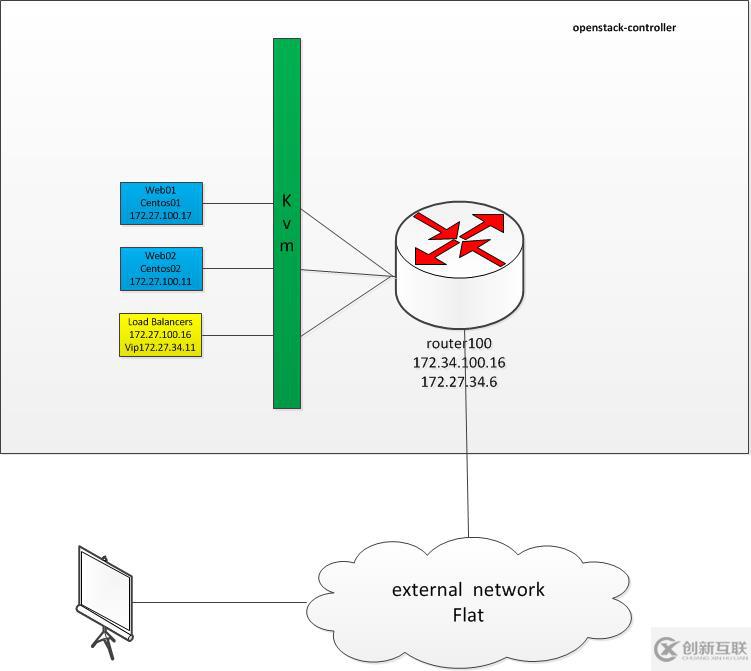

拓?fù)鋱D：

目標：

外網pc訪問Load Balancers ip 172.27.34.11，會輪詢?cè)L問后端web服務器

本文目錄：

一、新建vlan
二、新建實例centos01

三、配置安全組

四、配置float ip

五、新建實例centos02

六、配置lbaas

一、新建vlan

1.配置ml2_conf.ini

主備機同時配置ml2_conf.ini

stack@openstack-controller:~$ view /etc/neutron/plugins/ml2/ml2_conf.ini
[ml2]
tenant_network_types = vlan
extension_drivers = port_security
mechanism_drivers = openvswitch,linuxbridge
type_drivers = local,flat,vlan,gre,vxlan,geneve

[ml2_type_vlan]
network_vlan_ranges = vlan:3001:4000


[linux_bridge]
physical_interface_mappings = vlan:ens192

2.重啟neutron

stack@openstack-controller:~$ sudo systemctl restart devstack@q*

3.創建vlan100

stack@openstack-controller:/tmp$ openstack network create --provider-physical-network vlan --provider-network-type vlan --project admin vlan100

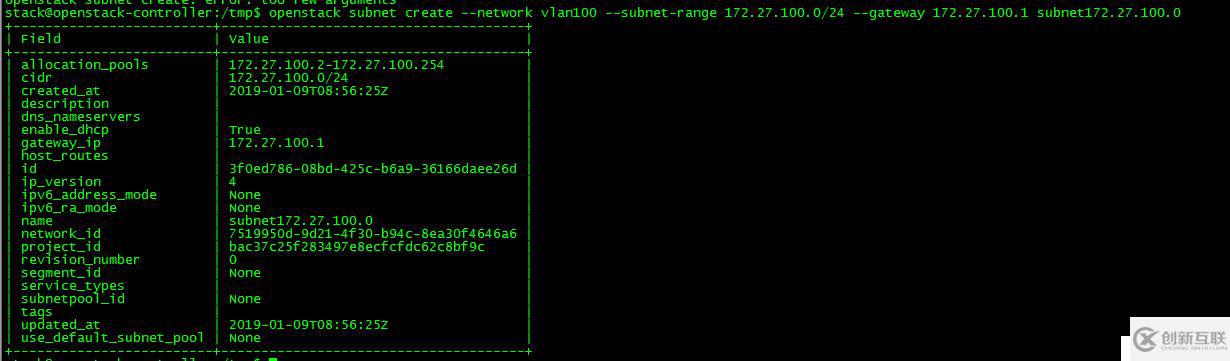

4.創建子網

創建子網subnet172.27.100.0

stack@openstack-controller:/tmp$ openstack subnet create --network vlan100 --subnet-range 172.27.100.0/24 --gateway 172.27.100.1 subnet172.27.100.0

5.查看創建的網絡

二、創建實例centos01

1.上傳介質

上傳介質CentOS-7-x86_64-GenericCloud-1503.qcow2c至/tmp目錄，下載地址：http://cloud.centos.org/centos/7/images/

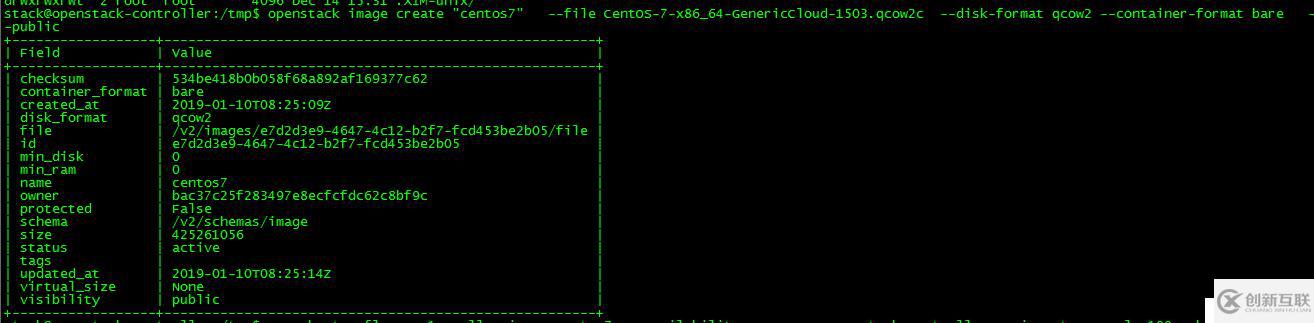

2.制作鏡像

root@openstack-controller:~# su - stack
stack@openstack-controller:~$ source devstack/openrc admin admin
stack@openstack-controller:/tmp$ openstack image create "centos7"   --file CentOS-7-x86_64-GenericCloud-1503.qcow2c  --disk-format qcow2 --container-format bare   --public

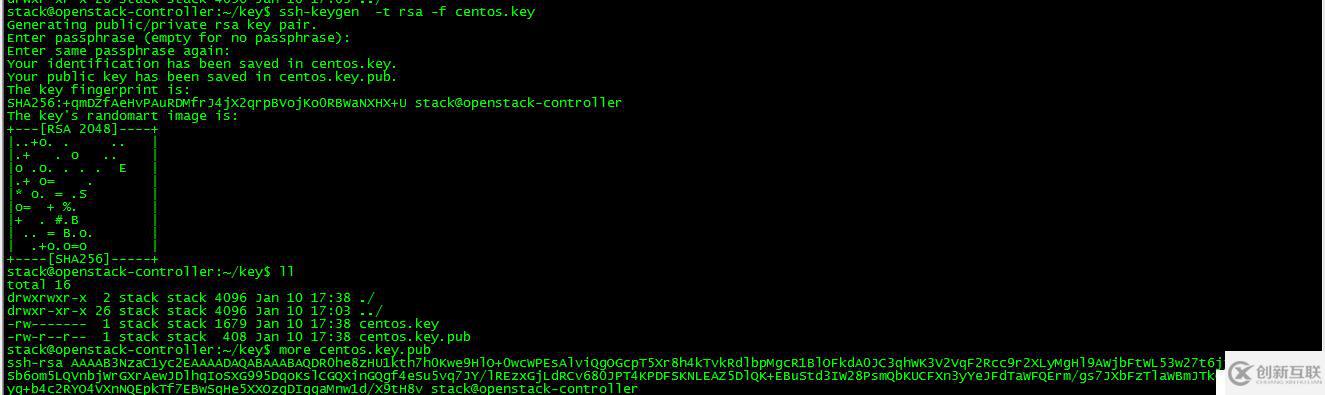

3.新建秘鑰centos

使用stack用戶分別新建秘鑰對centos

stack@openstack-controller:~/key$ ssh-keygen  -t rsa -f centos.key
stack@openstack-controller:~/key$ more centos.pub

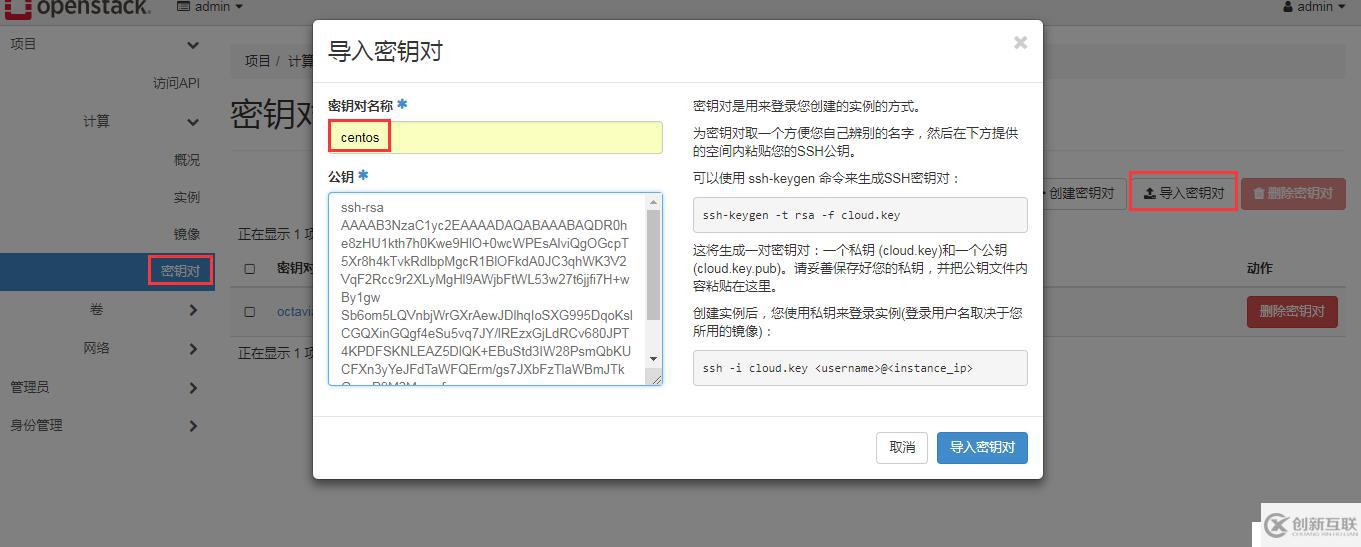

4.導入秘鑰

將公鑰導入

創建實例后，使用私鑰來登錄實例

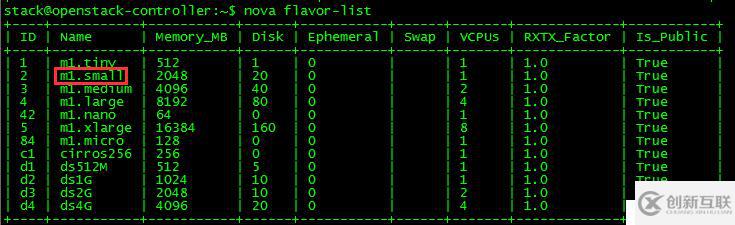

5.查看實例類型

stack@openstack-controller:~$ nova flavor-list

實例類型選擇m1.small

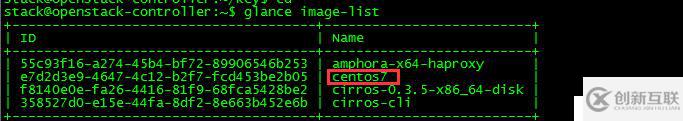

6.查看鏡像

stack@openstack-controller:~$ glance image-list

選擇centos7

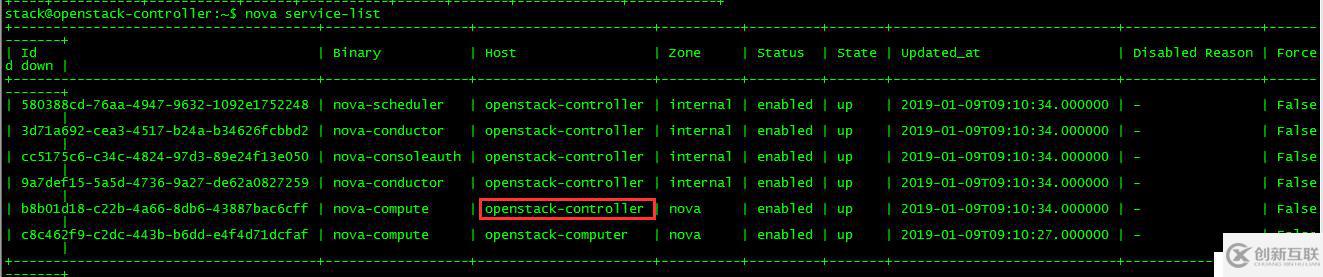

7.查看主機名和zone

stack@openstack-controller:~$ nova service-list

本文選擇控制節點luanch實例

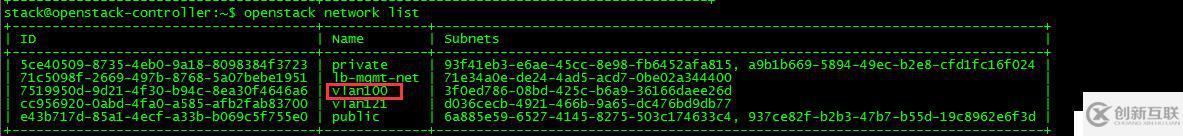

8.查看網絡

stack@openstack-controller:~$ openstack network list

選擇新建的vlan100

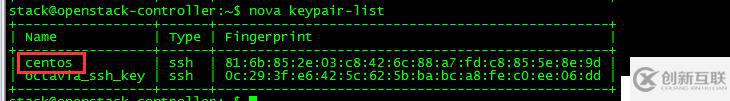

9.查看密鑰對

stack@openstack-controller:~/key$ nova keypair-list

新建的實例centos01使用秘鑰centos

10.新建實例centos01

stack@openstack-controller:~/key$ nova boot --flavor m1.small --image centos7  --availability-zone nova:openstack-controller --nic net-name=vlan100 --key-name centos centos01

11.查看新建實例

三、新建安全組

1.編輯默認安全組

2.新增規則

新增規則允許ping、ssh和80端口訪問

四、配置float ip
外網訪問配置

1.配置ml2_conf.ini

控制節點配置ml2_conf.ini

stack@openstack-controller:~$ view /etc/neutron/plugins/ml2/ml2_conf.ini
[ml2_type_flat]
flat_networks = externaltt


[ml2_type_vlan]
network_vlan_ranges = vlan:3001:4000

[linux_bridge]
physical_interface_mappings = vlan:ens192,externaltt:ens224

2.重啟網絡

stack@openstack-controller:~$  sudo systemctl restart devstack@q*

由于本文外網環境為flat網絡（物理機的網卡接在交換機的access口），此處外網配置選擇flat，對應網卡ens224，虛擬機內網為vlan，對應網卡ens192。

3.創建ext_net_flat

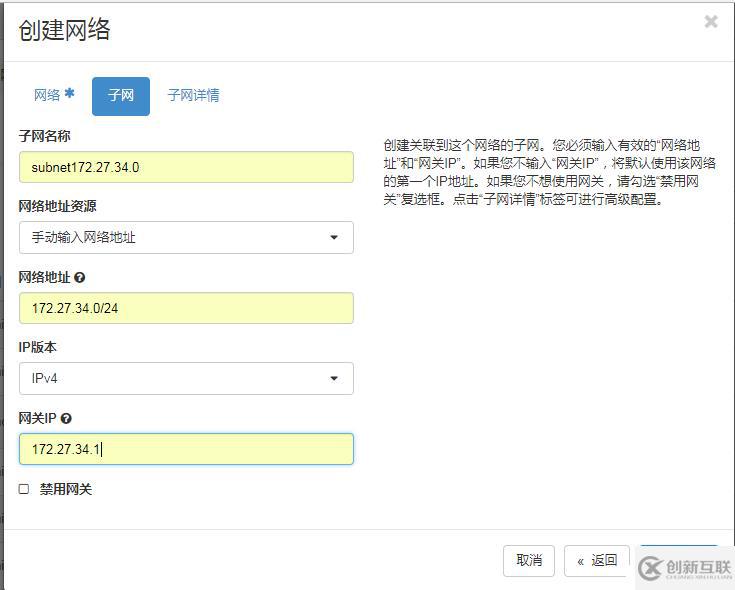

4.創建子網

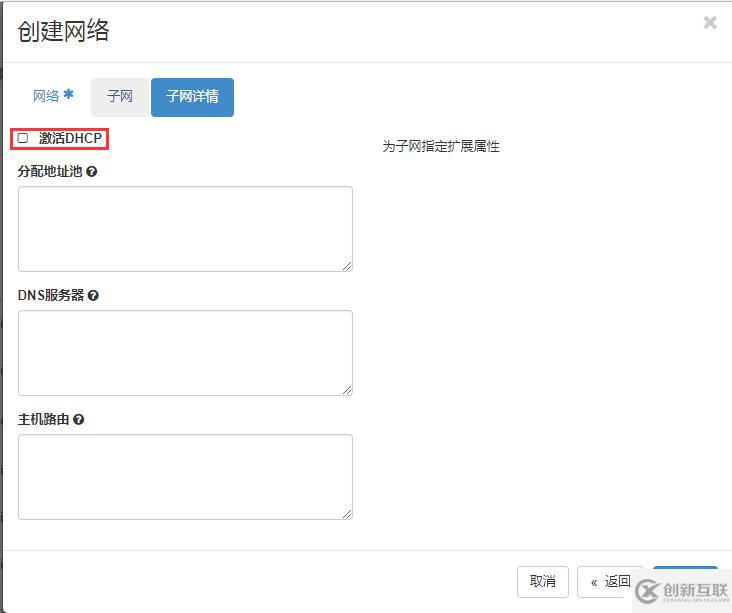

5.不勾選dhcp

6.查看創建的外網

172.27.34.0該網段需能訪問外網。

新建路由

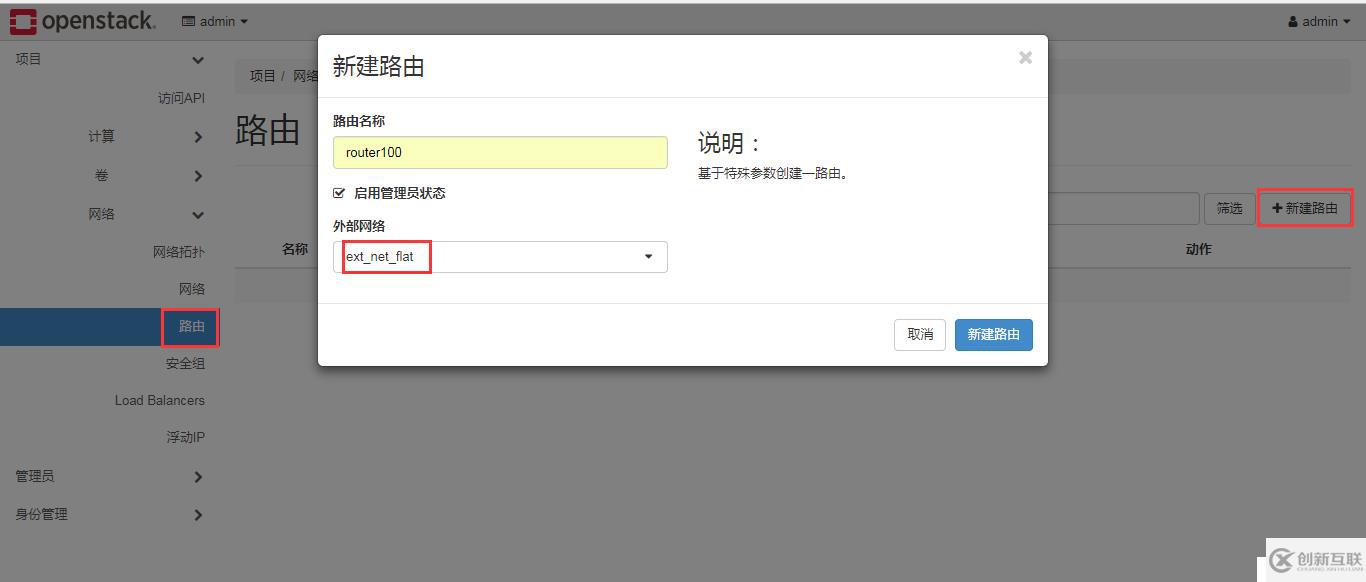

1.新建路由router100

外部網絡選擇ext_net_flat，將外網連接至虛擬路由器

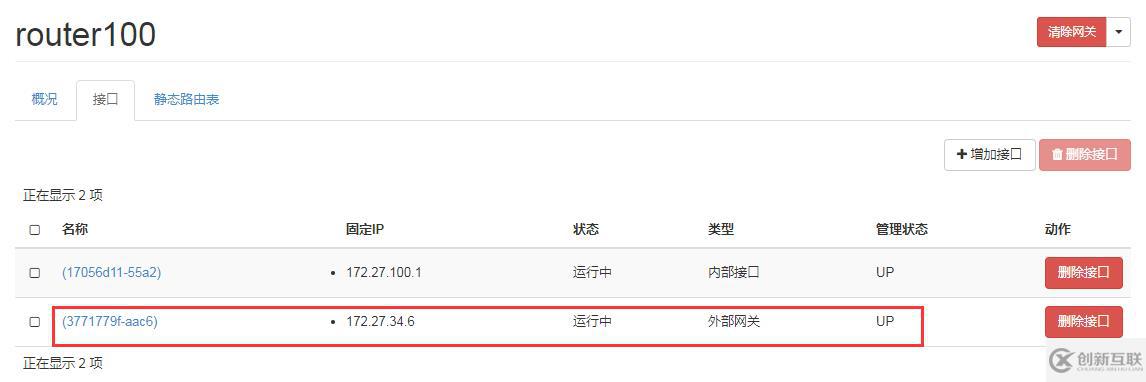

此時會新增接口，ip為172.27.34.6

2.新增接口

創建floating ip

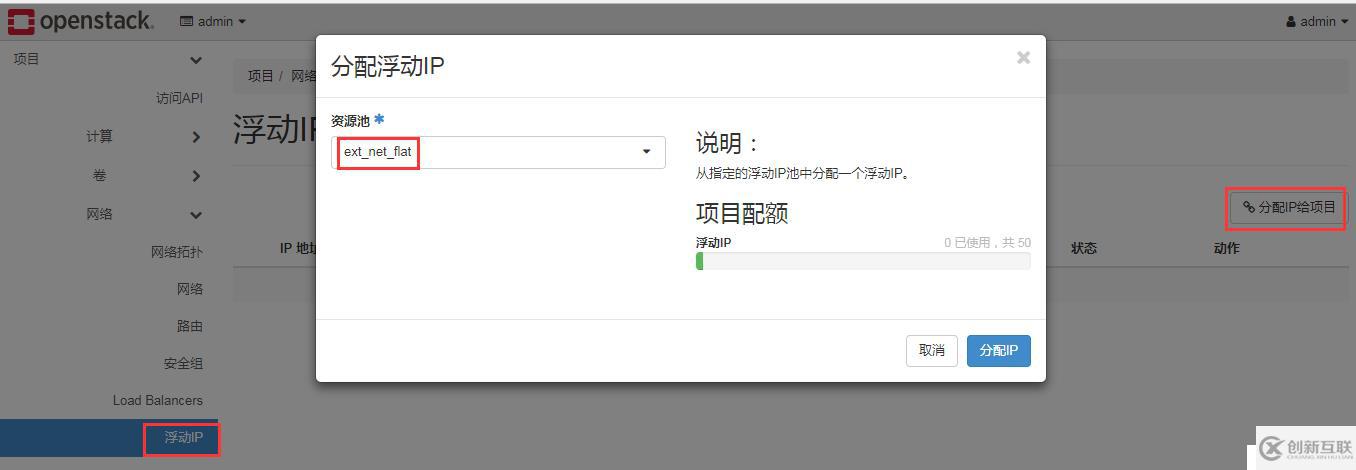

1.分配浮動ip

floating ip提供靜態NAT功能，配置在router提供網關的外網interface上。

2.關聯實例

創建浮動ip172.27.34.4，并分別與實例centos01關聯

五、新建實例centos02

實例centos02以centos01快照方式啟動

配置實例centos01

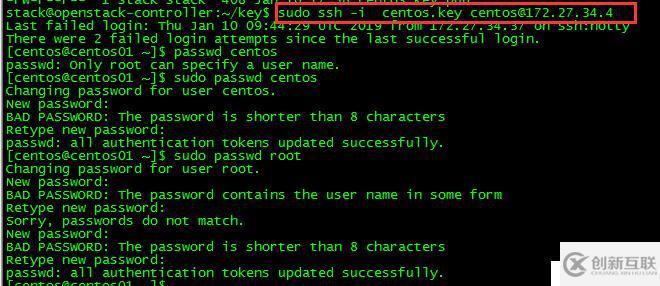

1.登陸centos01

登陸實例并修改密碼

stack@openstack-controller:~/key$ sudo ssh -i  centos.key centos@172.27.34.4

2.修改配置文件sshd_config

[root@centos01 ~]# view /etc/ssh/sshd_config
PermitRootLogin yes
PasswordAuthentication yes

3.重啟sshd

[root@centos01 ~]# service sshd restart
Redirecting to /bin/systemctl restart  sshd.service

此時可以遠程訪問實例了

4.關閉selinux

[root@centos01 ~]# setenforce 0
[root@centos01 ~]# sed -i 's/^ *SELINUX=enforcing/SELINUX=disabled/g' /etc/selinux/config

重啟后永久生效

5.配置源

[root@centos01 ~]# yum -y install wget
[root@centos01 ~]# cd /etc/yum.repos.d/
[root@centos01 yum.repos.d]# mkdir repo_bak && mv *.repo repo_bak/
[root@centos01 yum.repos.d]# wget http://mirrors.aliyun.com/repo/Centos-7.repo

6.安裝apache服務并配置

[root@centos01 ~]# yum -y install httpd
[root@centos01 ~]# systemctl start httpd
[root@centos01 ~]# systemctl enable httpd
[root@centos01 ~]# echo web01-172.27.100.17 >/var/www/html/index.html

7.訪問centos01

訪問http://172.27.34.4/

創建實例centos02

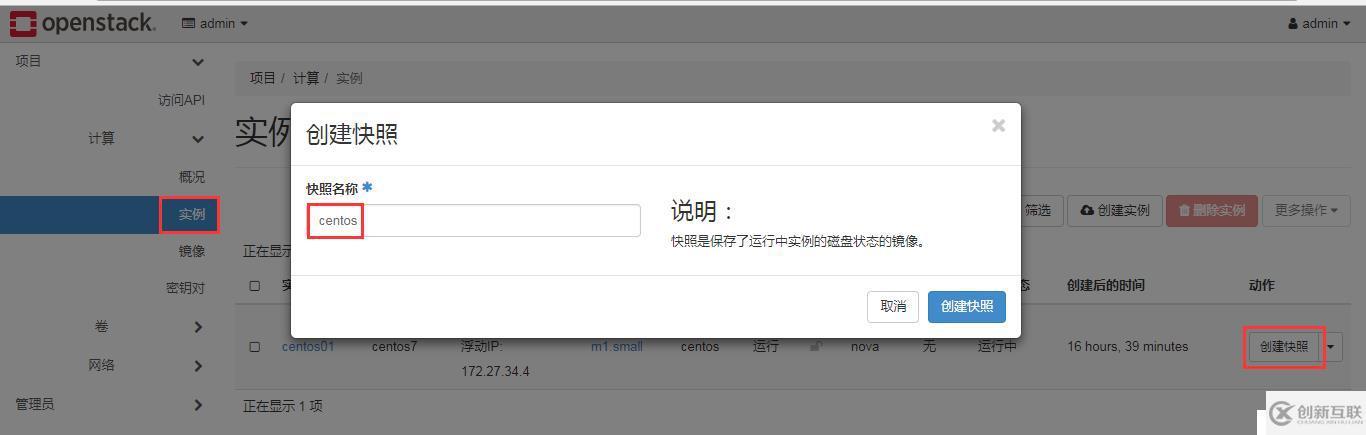

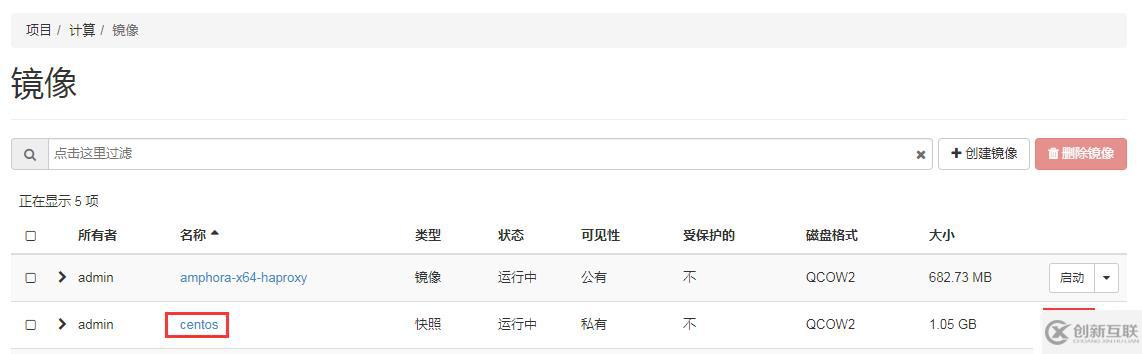

1.創建快照

根據實例centos01創建快照centos

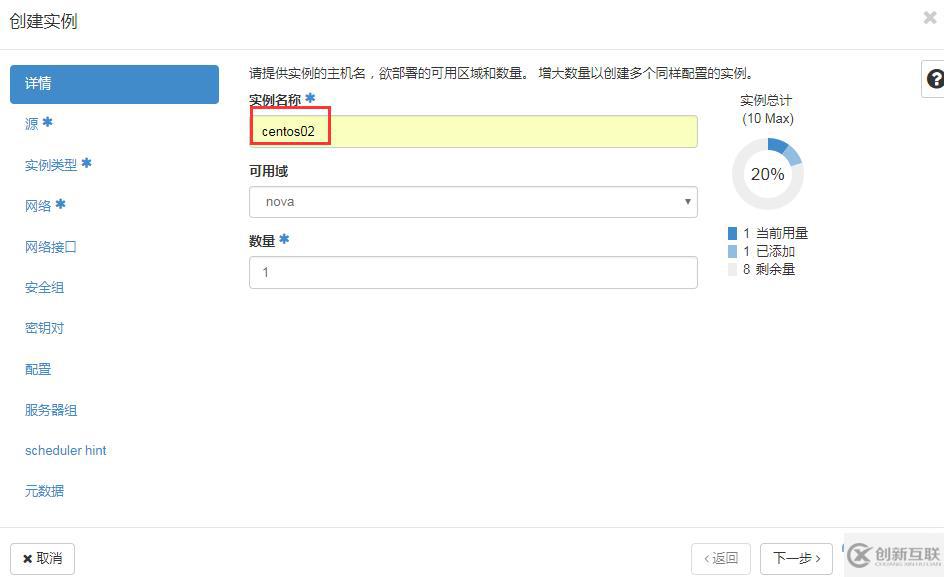

2.由鏡像啟動實例

由鏡像centos啟動實例centos02

網絡、實例類型等和centos01保持一致

3.配置centos02

參照centos01配置，關聯vip，連接centos02進行相關配置

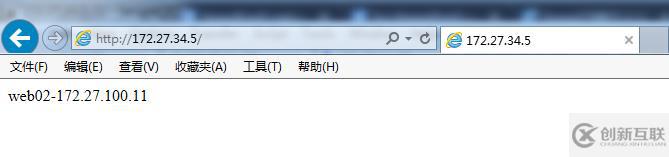

4.訪問centos02

訪問http://172.27.34.5/

六、配置lbaas

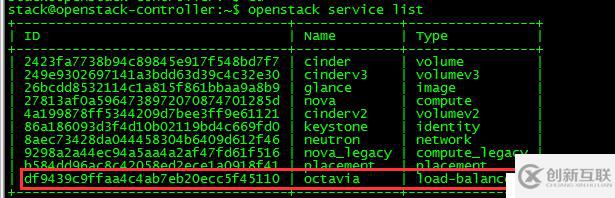

查看Octavia服務

本文以O(shè)ctavia方式實現lbaas，從Pike版本開始，Octavia就可以作為獨立的Keystone服務而不再是Neutron的一個service plugin。

stack@openstack-controller:~$ openstack service list

Load Balancers配置

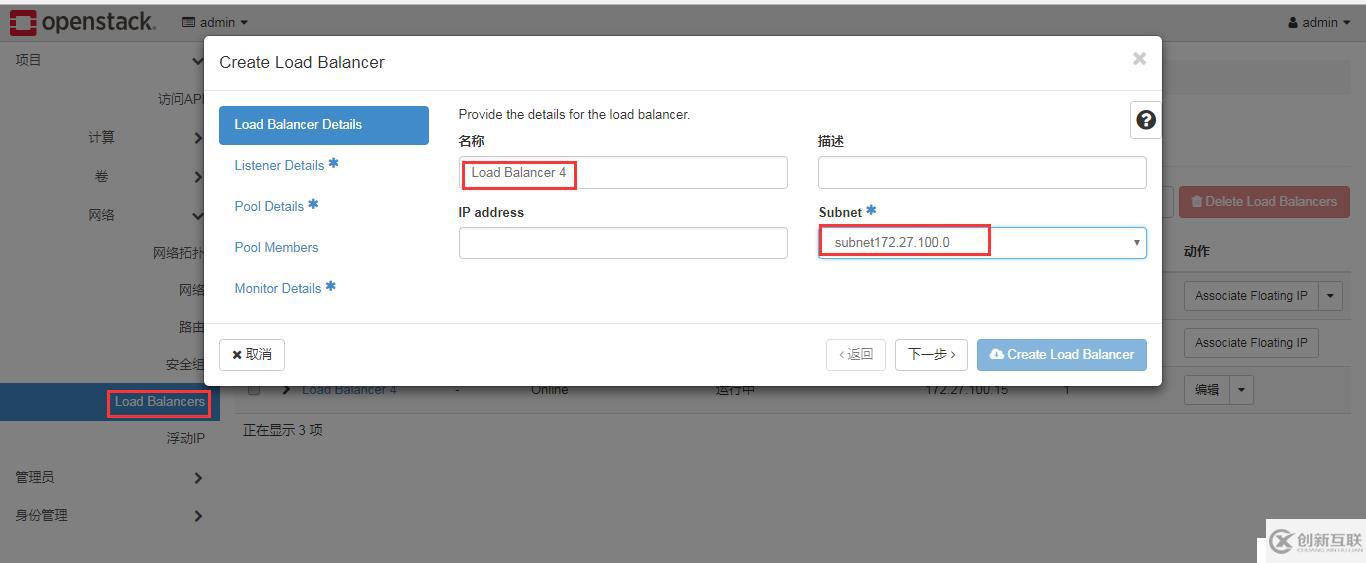

1.創建Load Balancers

新建Load Balancer 4，子網選擇內網subnet172.27.100.0

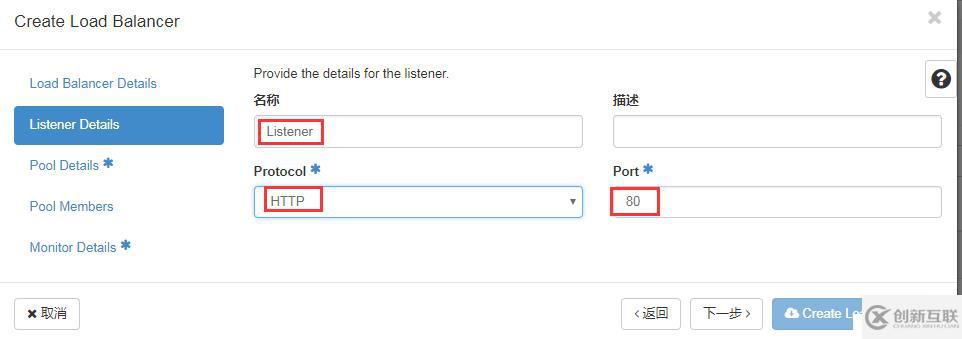

2.配置Listener

Listener的協議選擇HTTP，端口默認為80

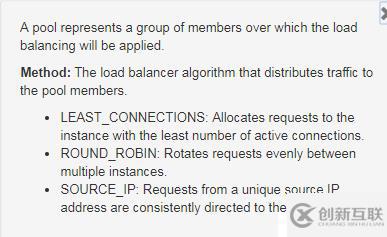

3.配置Pool

Pool的方法為round_robin

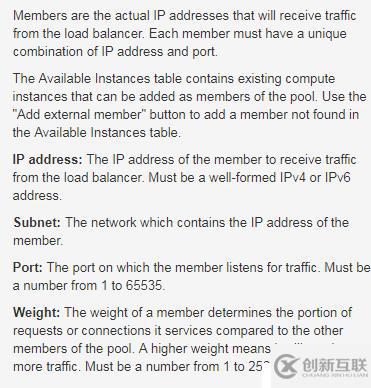

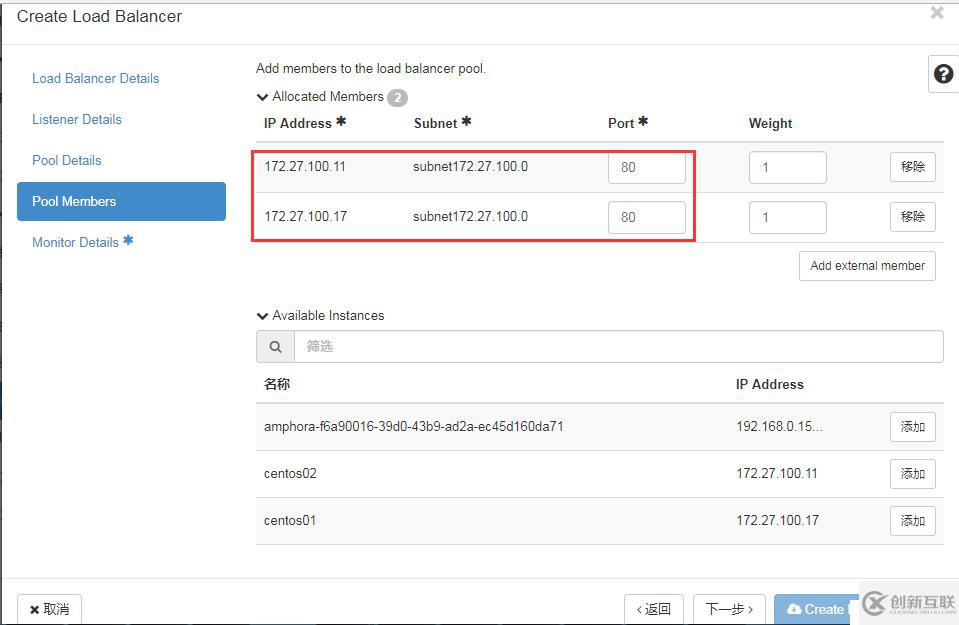

4.加入pool members

將centos01和centos02加入pool

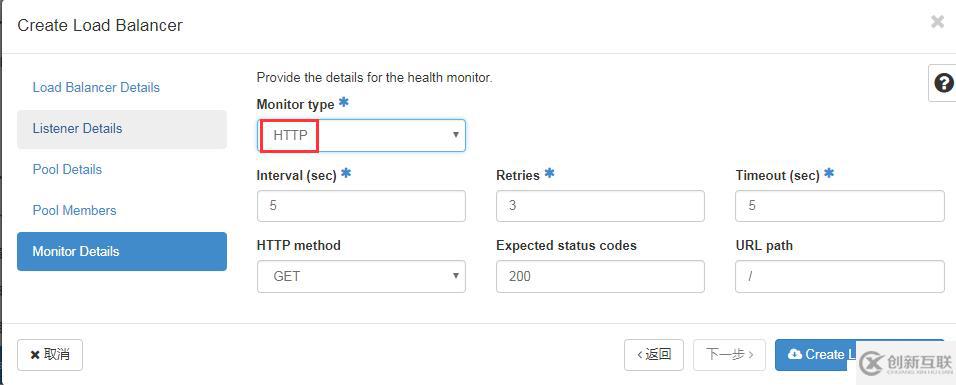

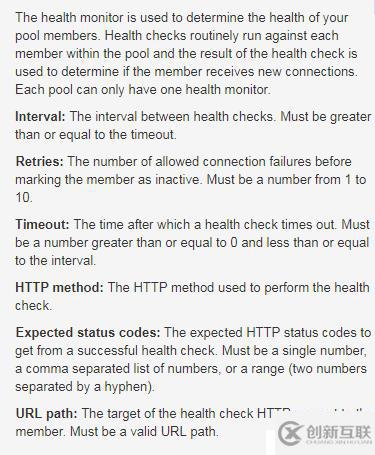

5.新建monitor

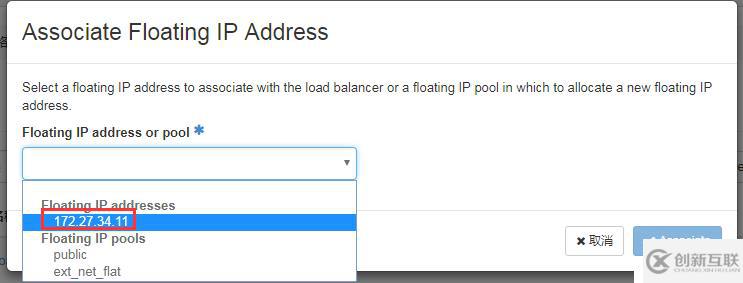

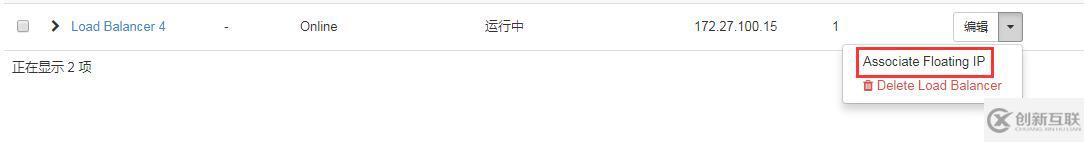

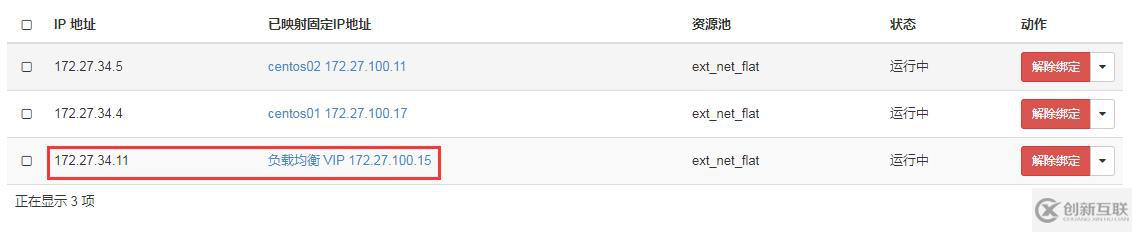

6.分配浮動ip

將浮動ip172.27.34.11分配給load balance做vip

7.查看新建的Load Balancers

查看vip

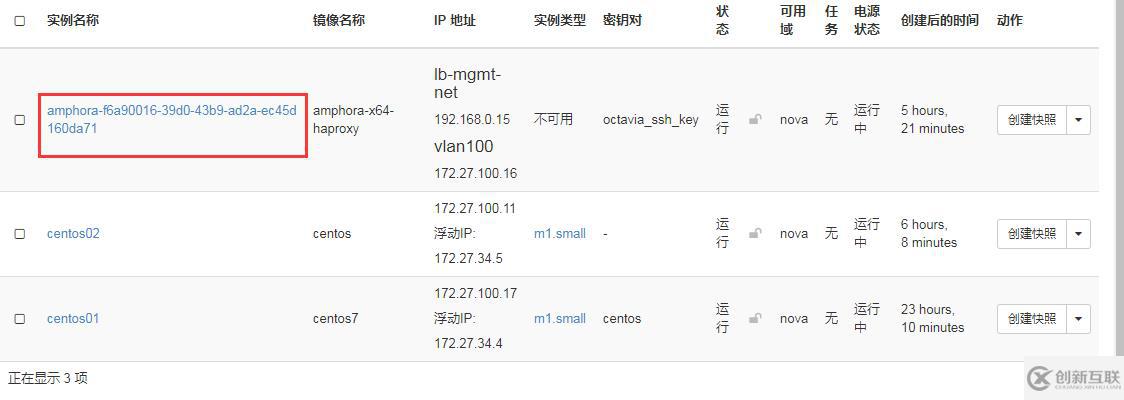

查看實例

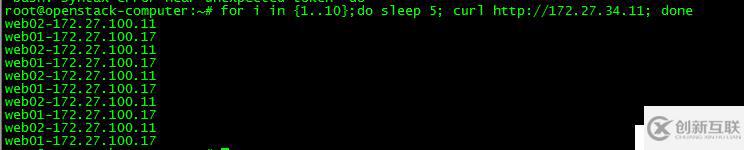

8.訪問測試

在計算節點訪問vip

root@openstack-computer:~# for i in {1..10};do sleep 5; curl http://172.27.34.11; done

訪問vip，發現以輪詢方式分別訪問后端的web服務器，結果符合預期。

文章標題：OpenStack實踐(五):LinuxBridge方式實現LoadBalance
