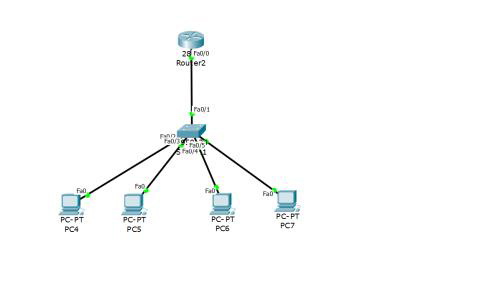

pc4 pc5 位于vlan 10  從路由器dhcp獲取的IP段 192.168.10.0/24

pc6 pc7位于vlan 20  從路由器dhcp獲取的IP段 192.168.20.0/24

vlan 10內所有的機器的網關為192.168.10.254

vlan 20內所有的機器的網關為192.168.20.254
不同vlan 可以進行通訊

1.配置交換機吧
接口劃分至相應的vlan

Switch#show  vlan  brief
VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/6, Fa0/7, Fa0/8, Fa0/9
Fa0/10, Fa0/11, Fa0/12, Fa0/13
Fa0/14, Fa0/15, Fa0/16, Fa0/17
Fa0/18, Fa0/19, Fa0/20, Fa0/21
Fa0/22, Fa0/23, Fa0/24
10   v10                              active    Fa0/2, Fa0/3
20   v20                              active    Fa0/4, Fa0/5
1002 fddi-default                     active
1003 token-ring-default               active
1004 fddinet-default                  active
1005 trnet-default                    active
Switch#

2.配置vlan 的

SW1(config)#interface vlan 10
SW1(config-if)#ip helper-address 192.168.10.254 #單臂路由的子接口 vlan10的
SW1(config)#interface vlan 20
SW1(config-if)#ip helper-address 192.168.20.254 #單臂路由的子接口 vlan20的

3.配置交換機的上行接口為trunk

Switch(config)#interface  fastEthernet 0/1Switch(config-if)#sw
Switch(config-if)#switchport  mode  trunk

4.配置路由器單臂路由（路由器和交換機鏈接的端口是fa0/0 口）

Router(config)#interface fastEthernet 0/0.10
Router(config-subif)#encapsulation  dot1Q  10
Router(config-subif)#ip add
Router(config-subif)#ip address  192.168.10.254  255.255.255.0
Router(config)#interface fastEthernet 0/0.20
Router(config-subif)#encapsulation  dot1Q  20
Router(config-subif)#ip add
Router(config-subif)#ip address  192.168.20.254  255.255.255.0

5.配置dhcp

Router(config)#ip  dhcp pool vlan10  #vlan10只是名字
Router(dhcp-config)#network 192.168.10.0  255.255.255.0
Router(dhcp-config)#DNS-server 223.5.5.5
Router(dhcp-config)#default-router  192.168.10.254
Router(dhcp-config)#exit
Router(config)#ip dhcp  excluded-address  192.168.10.254

Router(config)#ip  dhcp pool vlan20  #vlan20只是名字
Router(dhcp-config)#network 192.168.20.0  255.255.255.0
Router(dhcp-config)#dns-server 223.5.5.5
Router(dhcp-config)#default-router  192.168.20.254
Router(dhcp-config)#exit
Router(config)#ip dhcp  excluded-address  192.168.20.254

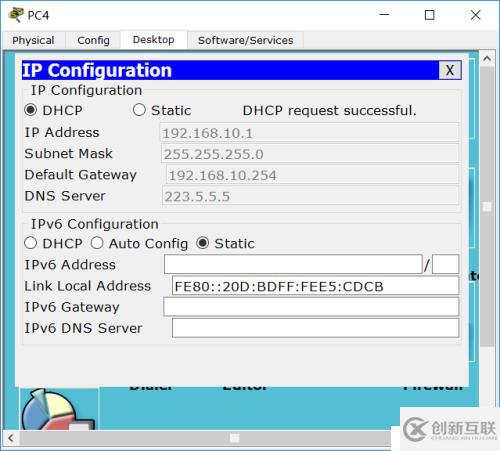

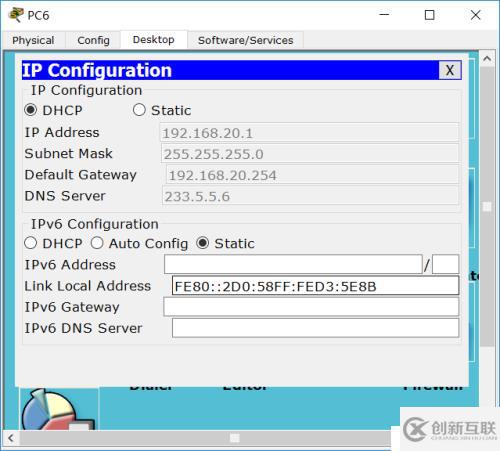

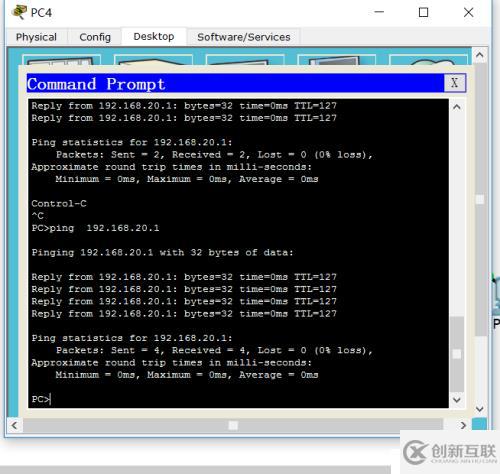

最終測試：不同vlan獲取了不同的Ip  不同vlan可以通訊  OK
