Hi！這里是Tungsten Fabric架構解析內容的第六篇，介紹TF的收集和分析，以及部署。
Tungsten Fabric架構解析系列文章，由TF中文社區為你呈現，旨在幫助初入TF社區的朋友答疑解惑。我們將系統介紹TF有哪些特點、如何運作、如何收集/分析/部署、如何編排、如何連接到物理網絡等話題。

創新互聯專注于企業成都全網營銷、網站重做改版、靈壽網站定制設計、自適應品牌網站建設、H5網站設計、商城系統網站開發、集團公司官網建設、成都外貿網站制作、高端網站制作、響應式網頁設計等建站業務，價格優惠性價比高，為靈壽等各大城市提供網站開發制作服務。

Tungsten Fabric的收集和分析

Tungsten Fabric從云基礎架構（計算、網絡和存儲）及其上運行的工作負載收集信息，以便于運營監控、故障排除和容量規劃。

數據以多種格式收集，例如系統日志，結構化消息（稱為Sandesh）、Ipfix、Sflow和SNMP。諸如vRouters、物理主機、虛擬機、接口、虛擬網絡和策略之類的對象被建模為用戶可見實體（UVE），并且UVE的屬性可以來自不同格式的各種源。

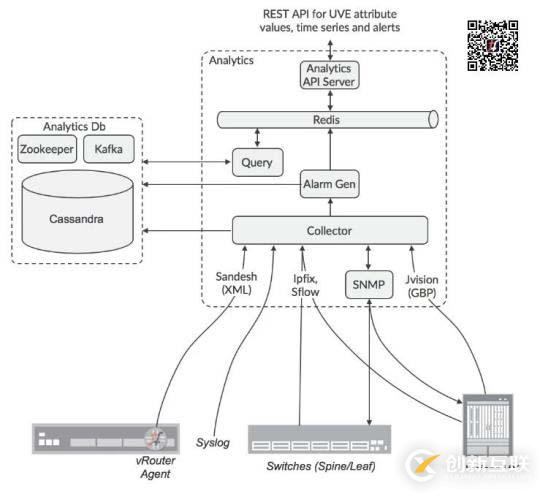

分析收集的體系結構如下圖所示：

為數據源可以配置目標收集器的IP地址，或者為收集器配置的負載均衡器。SNMP輪詢的責任由Zookeeper分布在不同的節點上。

分析節點將傳入的數據格式化為通用數據格式，然后通過Kafka服務將其發送到Cassandra數據庫。

API URL可以使用ha-proxy或其他一些負載均衡器進行負載平衡。

收集UVE數據的責任使用Zookeeper在Analytics節點之間分配，因此UVE數據的API查詢由接收節點復制到其他Analytics節點，并且保存與請求相關的數據的那些查詢，將響應返回到原始節點，該節點將核對響應，并整理到請求者將要接收的回復中。

警報生成的責任也分布在節點之間，因此警報生成功能訂閱Analyticsdb節點中的Kafka總線，以便觀察計算是否滿足警報條件所需的數據，因為此數據可能由其他節點收集。

UVE在多個Kafka主題中進行了散列，這些主題分布在Alarm Gen功能中，以便有效地分散負載。

Tungsten Fabric的部署

最新版本的Tungsten Fabric（5.0及更高版本）使用基于Docker容器的微服務架構。微服務被分組到pod中，這些pod根據角色在部署期間分配給服務器。

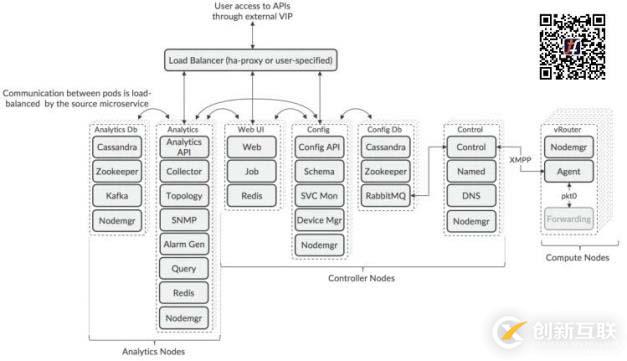

微服務與pod的關系如下圖所示：

該體系結構是可組合的，這意味著可以使用在不同服務器上運行的多個pod單獨擴展每個Tungsten Fabric角色，以支持特定部署的彈性和性能要求。

由于Zookeeper中用于選擇活動節點的算法的性質，在Controller和Analytic節點中部署的pod的數量必須是奇數，但是在pod類型之間可能會有所不同。

節點是邏輯分組，其pod可以部署在不同的服務器上，服務器可以運行來自不同節點類型的pod。

可以通過在Contrail安裝期間部署的負載均衡器或第三方負載均衡器來訪問API和Web GUI服務。使用第三方負載均衡器可以允許pod位于不同的子網中，這是一種常見情況，需要將pod放置在數據中心的不同機架中以實現彈性。

Control pod可以根據群集中的計算節點數量進行增減，每個控制節點最多有1000個節點?？梢栽谔囟ㄊ褂们闆r下部署增加控制節點，其中控制器節點可以遠程地部署管理計算節點。

計算節點的數量根據預期，由編排器部署的工作負載的需求進行調整。在計算節點內，轉發器功能未在容器里實現（請參閱本系列文章第五篇“vRouter的部署選項”）。

跨服務器的Tungsten Fabric服務的布局，由部署工具讀取的配置文件控制，可以是Ansible（使用playbooks）或Helm（使用圖表）。示例手冊和圖表可用于涵蓋所有服務在同一VM中運行的簡單一體化部署，以及涉及多個VM或裸機服務器的高可用性示例。同時提供了示例，orchestrator和Tungsten Fabric在公有云（例如Amazon Web Services，Google Cloud Engine，Microsoft Azure）中運行，并且工作負載也在那里運行。

有關部署工具及其使用方法的更多詳細信息

請訪問Tungsten Fabric網站 (www.tungsten.io)
中文網站（www.tungstenfabric.org.cn）

---

MORE
更多Tungsten Fabric解析文章

第一篇：TF主要特點和用例
第二篇：TF怎么運作
第三篇：詳解vRouter體系結構
第四篇：TF的服務鏈
第五篇：vRouter的部署選項

關于Tungsten Fabric：
Tungsten Fabric項目是一個開源項目協議，它基于標準協議開發，并且提供網絡虛擬化和網絡安全所必需的所有組件。項目的組件包括：SDN控制器，虛擬路由器，分析引擎，北向API的發布，硬件集成功能，云編排軟件和廣泛的REST API。

關于TF中文社區：
TF中文社區由中國的一群關注和熱愛SDN的志愿者自發發起，有技術老鳥，市場老炮，也有行業專家，資深用戶。將作為連接社區與中國的橋梁，傳播資訊，提交問題，組織活動，聯合一切對多云互聯網絡有興趣的力量，切實解決云網絡建設過程中遇到的問題。
