【圖說】電線、電纜敷設及連接做法

小編說：

目前建筑電氣工程施工中存在的主要問題：專業工程承發包較混亂。材料市場混亂，產品質量差。施工現場安裝專業人員配備嚴重不足。設計變更與現場施工不同步；圖紙審核、方案策劃不深入。施工工序混亂，搶工現象很普遍。資料歸檔不齊全，填寫不規范。那么我們更加需要一些優質較好的做法供施工人員參考實施，今天來看看金屬線槽、橋架、封閉母線安裝做法。

優質做法：

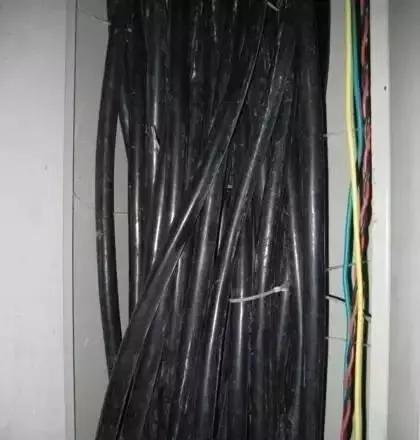

電纜綁扎規范，回路標識設置齊全

豎井設備管線安裝

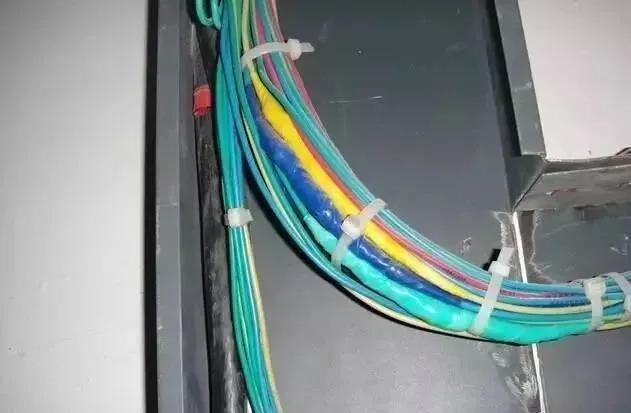

線路接頭掛錫規范，絕緣保護到位

常見問題：

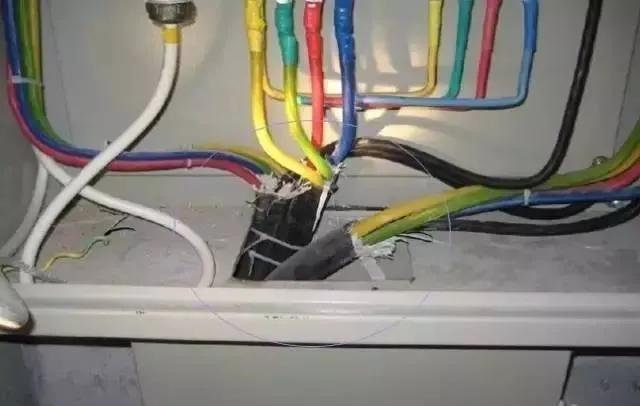

橋架內線路有接頭，局部裸線，管進橋架連接不規范，金屬軟管樓板內連接，橋架無法封蓋

弱電、消防線路在線槽內接頭

線路橋架內有接頭

消防橋架內線路未綁扎固定

線槽內敷設的導線未綁扎成束固定

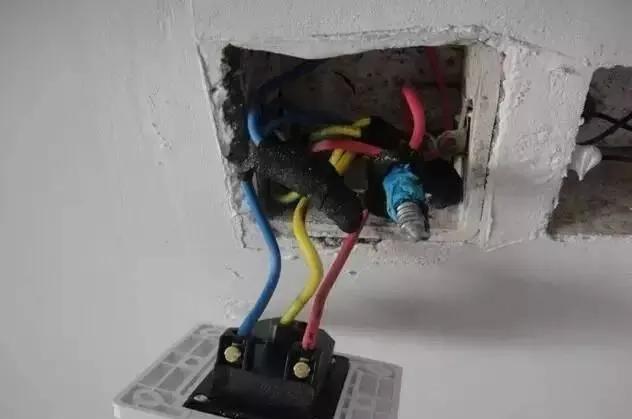

線盒未清理，未收口即穿線；線頭纏繞不足5圈

電纜頭未作處理

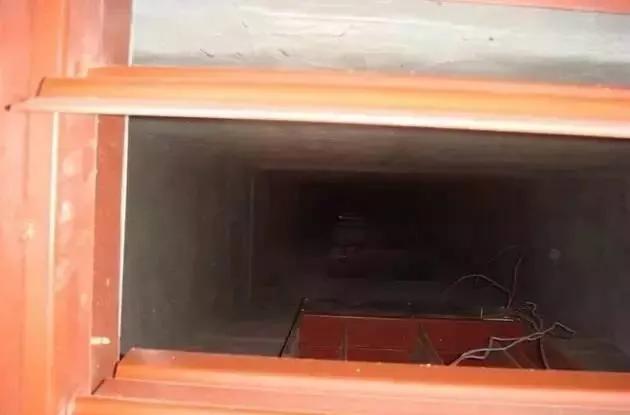

正壓送風閥消防聯動線在風井內裸線敷設

樣板間消防信號線未裝箱先穿線

接頭處纏繞不足5圈，且未掛錫

消防工程局部線路裸線

值得注意的地方：

1、三相或單相的交流單芯電纜，不得單獨穿于鋼導管內。

2、導線的分色：當配線采用多相導線時，相線應分色。保護地線(PE線)應是黃綠相間色，零線用淡藍色；相線用：A相——黃色、B相—綠色、C相——紅色。

3、導線連接：

⑴使用錫焊法連接銅芯導線時，焊錫應飽滿，焊劑無腐蝕性。防水和絕緣兩層膠帶包纏均勻緊密。

⑵使用安全型銅導線壓線帽連接銅芯導線時，壓線帽質量應經過抽樣檢測，氧指數必須>27％。

4、超高層建筑內的電力、照明、自控等線路應采用阻燃型電線或電纜；疏散照明線路應采用耐火型電線、電纜，穿管明敷或在非燃燒體內穿剛性導管暗敷，暗敷保護層厚度不小于30mm。

5、應急照明線路在每個防火分區有獨立的回路，穿越不同防火分區的線路有防火隔堵措施。

6、芯線與電器設備的連接應符合下列規定：

1）截面積在10mm2及以下的單股銅芯線和單股鋁芯線直接與設備、器具的端子連接；

2）截面積在2.5mm2及以下的多股銅芯線擰緊搪錫或接續端子后與設備、器具的端子連接；

3）截面積大于2.5mm2的多股銅芯線，除設備自帶插接式外，接續端子后與設備或器具的端子連接；多股銅芯線與插接式端子連接前，端部擰緊搪錫；

4）多股鋁芯線接續端子后與設備、器具的端子連接。

7、管內穿線工程應在建筑物的抹灰及地面工程結束后進行，各種箱盒必須安裝就位，嚴禁先穿線后裝箱盒。

8、電纜橋架內的電纜應在首端、尾端、轉彎及每隔50m處設有電纜干線編號、型號及用途等標記。

9、電纜可敷設在線槽內，但在橋架或托盤內不應直接敷設導線。(GB50168-2006)

10、線槽內敷設的導線應按回路綁扎成束，固定間距≤2m，導線不得在線槽內接頭，安裝在任何場所的線槽均需蓋板齊全。
