1、主要貢獻

?主要是現有的一些trick的集合以及模塊重參化和動態標簽分配策略，最終在 5 FPS 到 160 FPS 范圍內的速度和準確度都超過了所有已知的目標檢測器。

創新互聯公司服務項目包括儀征網站建設、儀征網站制作、儀征網頁制作以及儀征網絡營銷策劃等。多年來，我們專注于互聯網行業，利用自身積累的技術優勢、行業經驗、深度合作伙伴關系等，向廣大中小型企業、政府機構等提供互聯網行業的解決方案，儀征網站推廣取得了明顯的社會效益與經濟效益。目前，我們服務的客戶以成都為中心已經輻射到儀征省份的部分城市，未來相信會繼續擴大服務區域并繼續獲得客戶的支持與信任！

?當前目標檢測主要的優化方向：更快更強的網絡架構；更有效的特征集成方法；更準確的檢測方法；更精確的損失函數；更有效的標簽分配方法；更有效的訓練方法。

2、主要思路

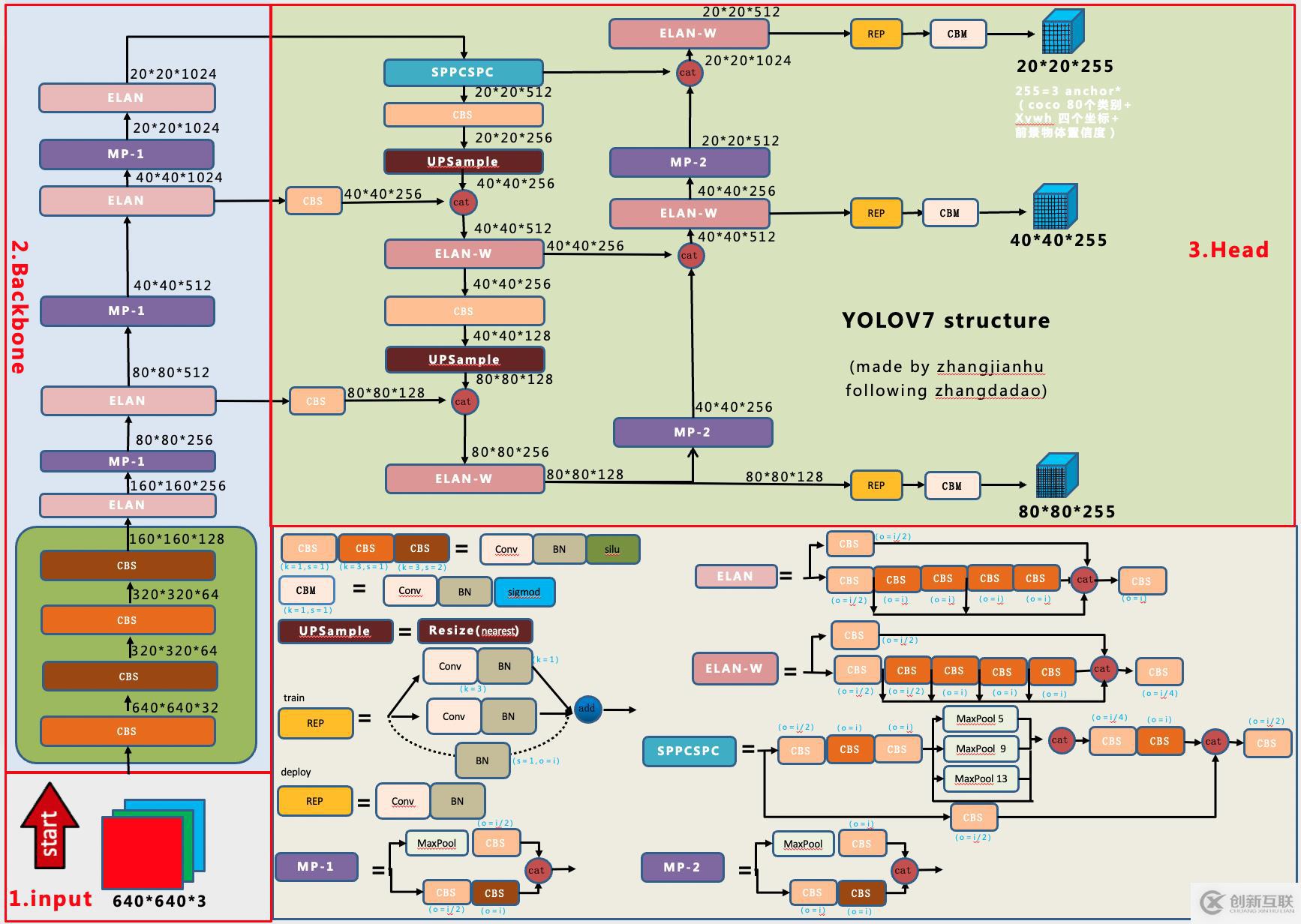

?按照論文，目前模型精度和推理性能比較均衡的是yolov7 模型(對應的開源git版本為0.1版)。根據源碼+導出的onnx文件+“張大刀”等的網絡圖（修改了其中目前我認為的一些bug，增加一些細節）。重新繪制了yoloV7 0.1版本的非常詳盡網絡結構。注意：

?1）其中的特征圖結果維度注釋是按照箭頭的流方向，不是固定的上下方向。

?2）輸入輸出僅僅是指當前模塊的輸入輸出，整體需要根據流方向累乘計算最終的結果。

?3）該模型版本沒有輔助訓練頭。

? 整體上和YOLOV5是相似的，主要是網絡結構的內部組件的更換（涉及一些新的sota的設計思想）、輔助訓練頭、標簽分配思想等。整體預處理、loss等可參考yolov5:?目標檢測算法——YOLOV5_TigerZ*的博客-博客_目標檢測yolov5

?

3、具體細節 ?? ?1）input

?整體復用YOLOV5的預處理方式和相關源碼，唯一需要注意的是，官方主要是在640*640和1280*1280這樣的相對較大的圖片上進行的訓練和測試。

?具體參考我的另一篇YOLOV5博客中的 “具體細節” ->‘input’ 章節即可。目標檢測算法——YOLOV5_TigerZ*的博客-博客_目標檢測yolov5

?2）backbone

?主要是使用ELAN（該版本模型并沒有使用論文里提到的最復雜的E-ELAN結構） 和 MP 結構。該版本模型的激活函數使用的是Silu。

? 詳細可以參考源碼的?cfg/training/yolov7.yaml 文件 +?models/yolo.py 文件 + 使用?export.py?導出onnx 結構使用 netron等軟件來梳理。

?a.ELAN結構

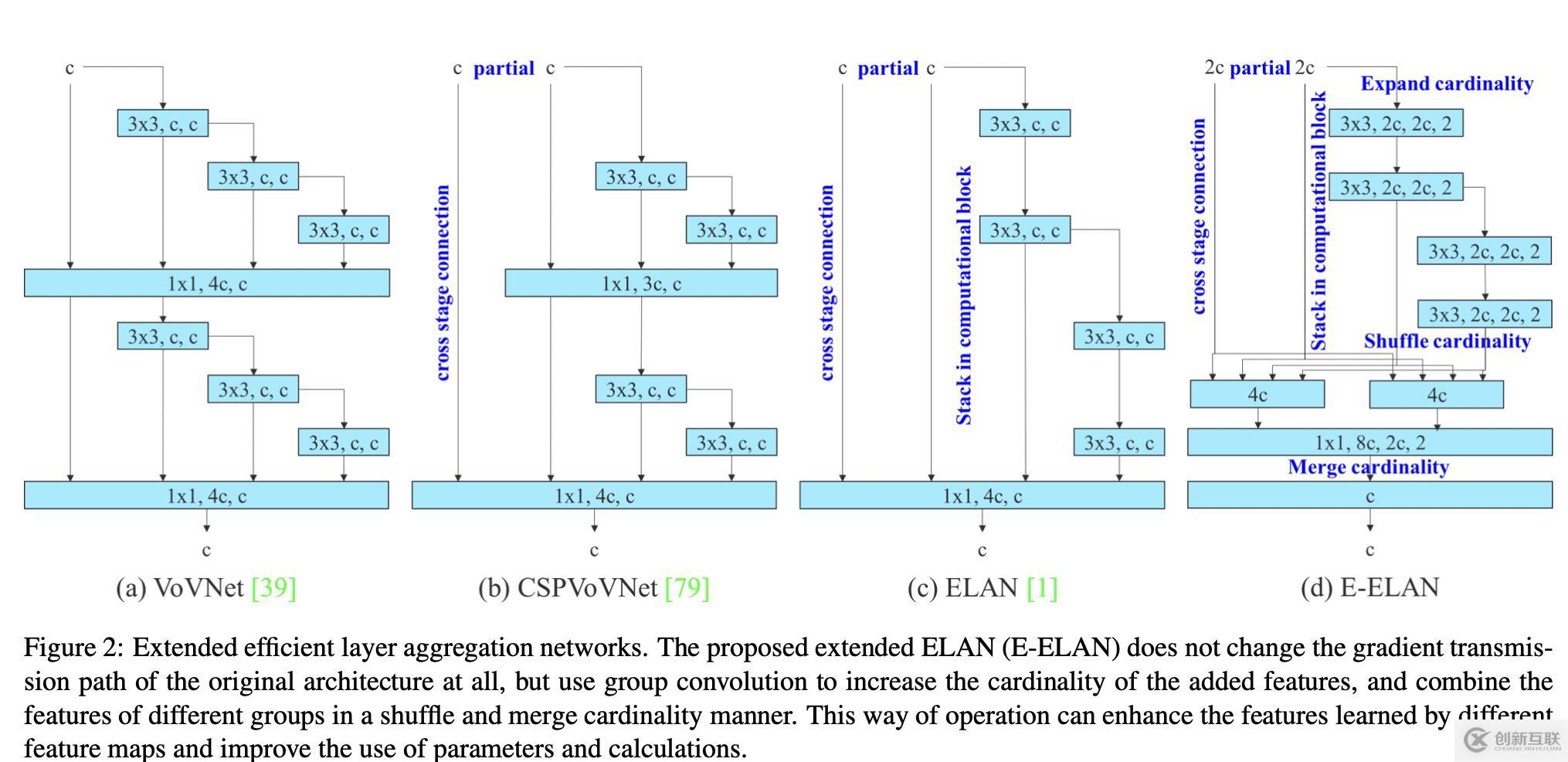

?通過控制最短最長的梯度路徑，更深的網絡可以有效地學習和收斂。作者提出ELAN結構。基于ELAN設計的E-ELAN 用expand、shuffle、merge cardinality來實現在不破壞原有梯度路徑的情況下不斷增強網絡學習能力的能力。（PS：該版本模型以及E6E網友反饋均未實現E-ELAN），論文中相關的圖如下，其中的cross stage connection 其實就是1*1卷積：

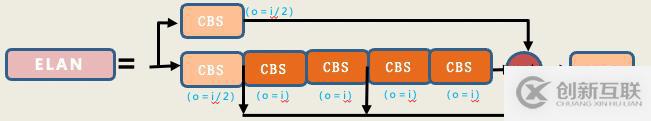

? 簡化如下：

?

?

b.MP 結構

?個人認為這是一個相對雞賊的結構，之前下采樣我們通常最開始使用maxpooling，之后大家又都選用stride = 2的3*3卷積。這里作者充分發揮：“小孩子才做選擇，大人都要”的原則，同時使用了max pooling 和 stride=2的conv。 ?需要注意backbone中的MP前后通道數是不變的。

?

3）neck & head

?檢測頭整體結構和YOLOV5類似，仍然是anchor based 結構，仍然沒有使用YOLOX 和YOLOV6 的解耦頭（分類和檢測）思路，這一點目前不太理解，后續有精力可以魔改一下。主要是使用了：

? *SPPCSPC結構

? *ELAN-W（我自己命名非官方名字，因為基本上和ELAN類似，但是又不是論文中的E-ELAN）

? *MP 結構（和backbone參數不同）

? *比較流行的重參數化結構Rep結構

? 以上參見本篇博客中的“主要思路”中的整體圖，里面就有可視化的這些部件，可以非常直觀的理解這些結構。詳細可以參考源碼的?cfg/training/yolov7.yaml 文件 +?models/yolo.py 文件 + 使用?export.py?導出onnx 結構使用 netron等軟件來梳理。

4）loss function

??主要分帶和不帶輔助訓練頭兩種，對應的訓練腳本是train.py 和 train_aux.py。

?不帶輔助訓練頭（分損失函數和匹配策略兩部分討論）。

?損失函數

?整體和YOLOV5 保持一致，分為坐標損失、目標置信度損失（GT就是訓練階段的普通iou）和分類損失三部分。其中目標置信度損失和分類損失采用BCEWithLogitsLoss（帶log的二值交叉熵?fù)p失），坐標損失采用CIoU損失。詳細參見utils/loss.py 里面的 ComputeLossOTA 函數 配合 配置文件里的各部分的權重設置。

? 匹配策略

? 主要是參考了YOLOV5 和YOLOV6使用的當下比較火的simOTA.

? S1.訓練前，會基于訓練集中g(shù)t框，通過k-means聚類算法，先驗獲得9個從小到大排列的anchor框。(可選)

? S2.將每個gt與9個anchor匹配：Yolov5為分別計算它與9種anchor的寬與寬的比值（較大的寬除以較小的寬，比值大于1，下面的高同樣操作）、高與高的比值，在寬比值、高比值這2個比值中，取大的一個比值，若這個比值小于設定的比值閾值，這個anchor的預測框就被稱為正樣本。一個gt可能與幾個anchor均能匹配上（此時大9個）。所以一個gt可能在不同的網絡層上做預測訓練，大大增加了正樣本的數量，當然也會出現gt與所有anchor都匹配不上的情況，這樣gt就會被當成背景，不參與訓練，說明anchor框尺寸設計的不好。

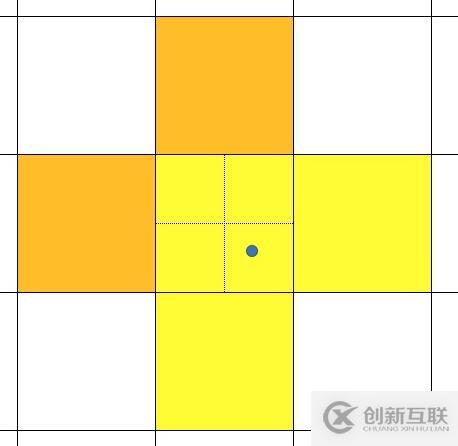

? S3.擴充正樣本。根據gt框的中心位置，將最近的2個鄰域網格也作為預測網格，也即一個groundtruth框可以由3個網格來預測；可以發現粗略估計正樣本數相比前yolo系列，增加了三倍（此時大27個匹配）。圖下圖淺黃色區域，其中實線是YOLO的真實網格，虛線是將一個網格四等分，如這個例子中，GT的中心在右下虛線網格，則擴充右和下真實網格也作為正樣本。

? S4.獲取與當前gt有top10大iou的prediction結果。將這top10 （5-15之間均可，并不敏感）iou進行sum，就為當前gt的k。k最小取1。

? S5.根據損失函數計算每個GT和候選anchor損失（前期會加大分類損失權重，后面減低分類損失權重，如1:5->1:3），并保留損失最小的前K個。

? S6.去掉同一個anchor被分配到多個GT的情況。

?

? 帶輔助訓練頭（分損失函數和匹配策略兩部分討論）。

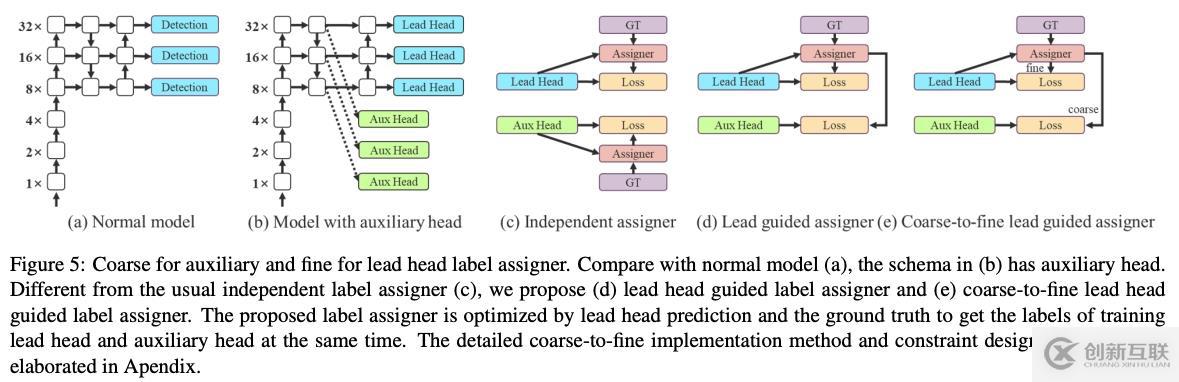

?論文中，將負責最終輸出的Head為lead Head，將用于輔助訓練的Head稱為auxiliary Head。本博客不重點討論，原因是論文中后面的結構實驗實現提升比較有限（0.3個點），具體可以看原文。

?

? 一些細節：其loss函數和不帶輔助頭相同，加權系數不能過大（aux head loss 和lead head loss 按照0.25:1的比例），否則會導致lead head出來的結果精度變低。匹配策略和上面的不帶輔助頭（只有l(wèi)ead head）只有很少不同，其中輔助頭：

? *lead head中每個網格與gt如果匹配上，附加周邊兩個網格，而aux head附加4個網格（如上面導數第二幅圖，匹配到淺黃+橘黃共5個網格）。

? *lead head中將top10個樣本iou求和取整，而aux head中取top20。

??aux head更關注于recall，而lead head從aux head中精準篩選出樣本。

? 需要注意依照yolov5中的中心點回歸方式，僅能將圖中紅色特征grid，預測在圖中紅色+藍色區域（實線組成的網格代表著特征圖grid，虛線代表著一個grid分成了4個象限），是根本無法將中心點預測到gt處(藍色點)！而該紅色特征grid在訓練時是會作為正樣本的。在aux head中，模型也并沒有針對這種情況對回歸方式作出更改。所以其實在aux head中，即使被分配為正樣本的區域，經過不斷的學習，可能仍然無法完全擬合至效果特別好。

?

5）trics

概述：ELAN設計思想、MP降維組件、Rep結構的思考、正負樣本匹配策略、輔助訓練頭

6）inference

測試階段（非訓練階段）過程

4、結果

參考連接

1、yolov7 網絡架構深度解析_所向披靡的張大刀的博客-博客

2、https://d246810g2000.medium.com/%E6%9C%80%E6%96%B0%E7%9A%84%E7%89%A9%E4%BB%B6%E5%81%B5%E6%B8%AC%E7%8E%8B%E8%80%85-yolov7-%E4%BB%8B%E7%B4%B9-206c6adf2e69

3、【yolov7系列二】正負樣本分配策略_所向披靡的張大刀的博客-博客+

4、https://arxiv.org/pdf/2207.02696.pdf

5、深入淺出 Yolo 系列之 Yolov7 基礎網絡結構詳解 - 知乎

6、理解yolov7網絡結構_athrunsunny的博客-博客

7、Yolov7算法卷土重來，精度速度超越所有Yolo算法，Yolov4作者全新力作！

8、深入淺出Yolov7之正負樣本分配策略

9、yolov7正負樣本分配詳解 - 知乎

10、極市開發者平臺-計算機視覺算法開發落地平臺
